CompAir L07 bis L22
Ölgeschmierte Schraubenkompressoren 7 bis 22 kW – feste Drehzahl und drehzahlgeregelt (RS)
Zuverlässig und flexibel: Die L07 bis L22 gibt es mit fester Drehzahl oder drehzahlgeregelt, auf Grundrahmen oder als Airstation mit Behälter und eingebautem Kältetrockner, auf Wunsch mit Wärmerückgewinnung.
Der Kompressor allein braucht nur 0,4 m² Stellfläche. Als Komplettstation spart er zusätzlich Platz und Installationsaufwand.
Motorleistung
7 bis 22 kW
Druck
5 bis 13 bar
Volumenstrom
0,41 bis 3,65 m³/min
Warum die L07 bis L22?

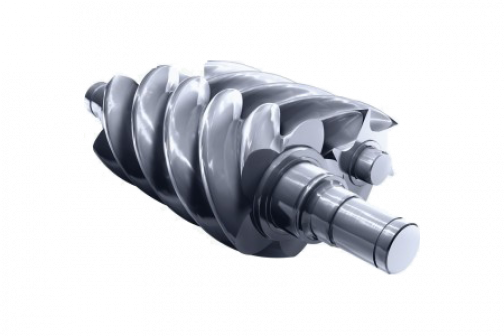

Die Verdichterstufe mit eingebautem Ölabscheider, Ölfilter und Thermostatventil läuft mit niedriger Drehzahl. Das senkt den Stromverbrauch und spart externe Schläuche, die undicht werden könnten.

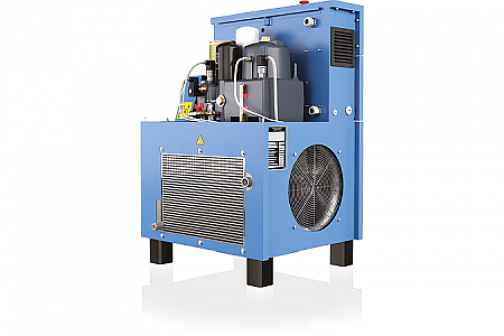

Ein kombinierter Luft-/Ölkühler hält die Öltemperatur konstant und verhindert Kondensat im Kompressor. Ab Werk ist er mit FluidForce-Öl gefüllt; der Ölwechsel ist erst nach bis zu 4000 Stunden fällig.
- Eigengefertigte Verdichterstufe mit niedriger Drehzahl
- IE3-Motor mit hohem Wirkungsgrad
- Wartungsfreie automatische Riemenspannung
- Ölwechselintervall bis 4000 Stunden
- Leise genug für die Aufstellung am Arbeitsplatz
- Betrieb bis 45 °C Umgebungstemperatur
- Stellfläche ab 0,4 m²
Steuerung Delcos Pro SE
Die Delcos Pro SE überwacht den Kompressor laufend und zeigt alle Werte im Klartext auf einem Grafikdisplay. Sie lässt sich oben oder vorne am Kompressor anbringen.
- System- und Netzdruck, Verdichtungstemperatur
- Betriebs- und Laststunden, Wartungsanzeige
- Zeitgesteuertes und ferngesteuertes Starten und Stoppen
- Zweite Druckeinstellung
- Automatischer Neustart nach Stromausfall
- RS485 Modbus RTU, Datenspeicher auf Micro-SD

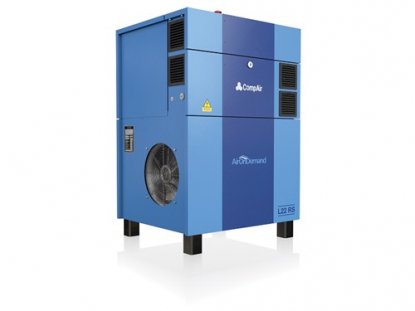

Produktbilder
Technische Daten
L07 – L11 mit fester Drehzahl
| Kompressor Modell | Betriebsdruck | Antriebsmotor | Volumenstrom ¹⁾ | Schalldruckpegel ²⁾ | Gewicht | Abmessungen L × B × H |
|---|---|---|---|---|---|---|
| [bar ü] | [kW] | [m³/min] | [dB(A)] | [kg] | [mm] | |
| L07 | 7 | 7,5 | 1,14 | 70 | 205 | 667 × 630 × 1050 |
| 8 | 7,5 | 0,99 | 70 | 205 | 667 × 630 × 1050 | |
| 10 | 7,5 | 0,97 | 70 | 205 | 667 × 630 × 1050 | |
| 13 | 7,5 | 0,80 | 70 | 205 | 667 × 630 × 1050 | |
| L11 | 7 | 11 | 1,59 | 70 | 219 | 667 × 630 × 1050 |
| 8 | 11 | 1,58 | 70 | 219 | 667 × 630 × 1050 | |
| 10 | 11 | 1,39 | 70 | 219 | 667 × 630 × 1050 | |
| 13 | 11 | 1,14 | 70 | 219 | 667 × 630 × 1050 |
L07 RS – L11 RS mit Drehzahlregelung
| Kompressor Modell | Betriebsdruck | Antriebsmotor | Volumenstrom ¹⁾ [m³/min] | Schalldruckpegel bei 70% Last ²⁾ | Gewicht | Abmessungen L × B × H | |
|---|---|---|---|---|---|---|---|
| [bar ü] | [kW] | min. | max. | [dB(A)] | [kg] | [mm] | |
| L07 RS | 7 | 7,5 | 0,45 | 1,13 | 67 | 225 | 667 × 630 × 1050 |
| 8 | 7,5 | 0,46 | 0,98 | 67 | 225 | 667 × 630 × 1050 | |
| 10 | 7,5 | 0,43 | 0,95 | 67 | 225 | 667 × 630 × 1050 | |
| 13 | 7,5 | 0,45 | 0,77 | 67 | 225 | 667 × 630 × 1050 | |
| L11 RS | 7 | 11 | 0,53 | 1,58 | 67 | 234 | 667 × 630 × 1050 |
| 8 | 11 | 0,52 | 1,56 | 67 | 234 | 667 × 630 × 1050 | |
| 10 | 11 | 0,51 | 1,39 | 67 | 234 | 667 × 630 × 1050 | |
| 13 | 11 | 0,49 | 1,07 | 67 | 234 | 667 × 630 × 1050 | |
L07 – L11 / L07 RS – L11 RS Airstation
| Kompressor Modell | Betriebsdruck | Kältetrockner ³⁾ | Behälter | Druckluftanschluss | Gewicht | Abmessungen L × B × H |
|---|---|---|---|---|---|---|
| [bar ü] | [Volumen] | [kg] | [mm] | |||
| L07 / L07RS | 7 | ✓ | 270 Liter | RP ¾" | 340 / 360 | 1540 × 676 × 1550 |
| 500 Liter | RP ¾" | 405 / 425 | 1885 × 700 × 1643 | |||
| 8 | ✓ | 270 Liter | RP ¾" | 340 / 360 | 1540 × 676 × 1550 | |
| 500 Liter | RP ¾" | 405 / 425 | 1885 × 700 × 1643 | |||
| 10 | ✓ | 270 Liter | RP ¾" | 340 / 360 | 1540 × 676 × 1550 | |
| 500 Liter | RP ¾" | 405 / 425 | 1885 × 700 × 1643 | |||
| L11 / L11RS | 7 | ✓ | 270 Liter | RP ¾" | 354 / 369 | 1540 × 676 × 1550 |
| 500 Liter | RP ¾" | 419 / 434 | 1885 × 700 × 1643 | |||
| 8 | ✓ | 270 Liter | RP ¾" | 354 / 369 | 1540 × 676 × 1550 | |
| 500 Liter | RP ¾" | 419 / 434 | 1885 × 700 × 1643 | |||
| 10 | ✓ | 270 Liter | RP ¾" | 354 / 369 | 1540 × 676 × 1550 | |
| 500 Liter | RP ¾" | 419 / 434 | 1885 × 700 × 1643 |
L15 – L22 mit fester Drehzahl
| Kompressor Modell | Betriebsdruck | Antriebsmotor | Volumenstrom ¹⁾ | Schalldruckpegel ²⁾ | Gewicht | Abmessungen L × B × H |
|---|---|---|---|---|---|---|
| [bar ü] | [kW] | [m³/min] | [dB(A)] | [kg] | [mm] | |
| L15 | 7,5 | 15 | 2,70 | 70 | 335 | 787 × 698 × 1202 |
| 10 | 15 | 2,26 | 70 | 335 | 787 × 698 × 1202 | |
| 13 | 15 | 1,80 | 70 | 335 | 787 × 698 × 1202 | |
| L18 | 7,5 | 18,5 | 3,25 | 71 | 361 | 787 × 698 × 1202 |
| 10 | 18,5 | 2,74 | 71 | 361 | 787 × 698 × 1202 | |
| 13 | 18,5 | 2,34 | 71 | 361 | 787 × 698 × 1202 | |
| L22 | 7,5 | 22 | 3,65 | 71 | 367 | 787 × 698 × 1202 |
| 10 | 22 | 3,21 | 71 | 367 | 787 × 698 × 1202 | |
| 13 | 22 | 2,61 | 71 | 367 | 787 × 698 × 1202 |
L15RS – L22RS mit Drehzahlregelung
| Kompressor Modell | Betriebsdruck | Antriebsmotor | Volumenstrom ¹⁾ [m³/min] | Schalldruckpegel bei 70% Last ²⁾ | Gewicht | Abmessungen L × B × H | |
|---|---|---|---|---|---|---|---|
| [bar ü] | [kW] | min. | max. | [dB(A)] | [kg] | [mm] | |
| L15RS | 7,5 | 15 | 0,92 | 2,60 | 67 | 365 | 787 × 698 × 1202 |
| 10 | 15 | 0,86 | 2,18 | 67 | 365 | 787 × 698 × 1202 | |
| 13 | 15 | 0,83 | 1,67 | 67 | 365 | 787 × 698 × 1202 | |
| L18RS | 7,5 | 18,5 | 1,33 | 3,05 | 68 | 381 | 787 × 698 × 1202 |
| 10 | 18,5 | 1,28 | 2,62 | 68 | 381 | 787 × 698 × 1202 | |
| 13 | 18,5 | 1,22 | 2,20 | 68 | 381 | 787 × 698 × 1202 | |
| L22RS | 7,5 | 22 | 1,04 | 3,54 | 69 | 386 | 787 × 698 × 1202 |
| 10 | 22 | 0,93 | 3,15 | 69 | 386 | 787 × 698 × 1202 | |
| 13 | 22 | 0,90 | 2,66 | 69 | 386 | 787 × 698 × 1202 | |
L15 – L22 / L15RS – L22RS Tankmontiert
| Kompressor Modell | Betriebsdruck | Antriebsmotor | Behälter | Druckluftanschluss | Gewicht | Abmessungen L × B × H |
|---|---|---|---|---|---|---|
| [bar ü] | [kW] | [Volumen] | [kg] | [mm] | ||
| L15 / L15RS | 7,5 | 15 | 500 Liter | RP 1" | 509 / 539 | 1883 × 815 × 1825 |
| 10 | 15 | 500 Liter | RP 1" | 509 / 539 | 1883 × 815 × 1825 | |
| 13 | 15 | 500 Liter | RP 1" | 509 / 539 | 1883 × 815 × 1825 | |
| L18 / L18RS | 7,5 | 18,5 | 500 Liter | RP 1" | 577 / 597 | 1883 × 815 × 1825 |
| 10 | 18,5 | 500 Liter | RP 1" | 577 / 597 | 1883 × 815 × 1825 | |
| 13 | 18,5 | 500 Liter | RP 1" | 577 / 597 | 1883 × 815 × 1825 | |
| L22 / L22RS | 7,5 | 22 | 500 Liter | RP 1" | 582 / 601 | 1883 × 815 × 1825 |
| 10 | 22 | 500 Liter | RP 1" | 582 / 601 | 1883 × 815 × 1825 | |
| 13 | 22 | 500 Liter | RP 1" | 582 / 601 | 1883 × 815 × 1825 |
L15 – L22 / L15RS – L22RS Airstation
| Kompressor Modell | Betriebsdruck | Kältetrockner ³⁾ | Behälter | Druckluftanschluss | Gewicht | Abmessungen L × B × H |
|---|---|---|---|---|---|---|
| [bar ü] | [Volumen] | [kg] | [mm] | |||
| L15 / L15RS | 7,5 | ✓ | 500 Liter | RP 1" | 553 / 583 | 1883 × 815 × 1825 |
| 10 | ✓ | 500 Liter | RP 1" | 553 / 583 | 1883 × 815 × 1825 | |
| 13 | ✓ | 500 Liter | RP 1" | 553 / 583 | 1883 × 815 × 1825 | |
| L18 / L18RS | 7,5 | ✓ | 500 Liter | RP 1" | 625 / 645 | 1883 × 815 × 1825 |
| 10 | ✓ | 500 Liter | RP 1" | 625 / 645 | 1883 × 815 × 1825 | |
| 13 | ✓ | 500 Liter | RP 1" | 625 / 645 | 1883 × 815 × 1825 | |
| L22 / L22RS | 7,5 | ✓ | 500 Liter | RP 1" | 630 / 649 | 1883 × 815 × 1825 |
| 10 | ✓ | 500 Liter | RP 1" | 630 / 649 | 1883 × 815 × 1825 | |
| 13 | ✓ | 500 Liter | RP 1" | 630 / 649 | 1883 × 815 × 1825 |
¹⁾ Messung und Angabe der Daten gemäss ISO 1217 Edition 4, Annex C & E innerhalb der folgenden Toleranzen: Ansaugdruck 1 bar a, Ansaugtemperatur 20°C, Luftfeuchte 0% (trocken)
²⁾ Freifeldschallmessung gemäss ISO 2151 und ISO 9614-2, Toleranz ± 3 dB(A).
³⁾ Der Kältetrockner benötigt einen separaten elektrischen Anschluss. Alle Angaben beziehen sich auf DIN ISO 7183, 8573-1:2010 (Klasse 4, Drucktaupunkt 3°C). Weitere Informationen erhalten Sie in der separaten Trockner-Dokumentation.
Angaben von CompAir. Volumenstrom nach ISO 1217, Anhang C bzw. E. Welche Ausführung und welcher Druck für Ihre Anlage richtig sind, legen wir gerne mit Ihnen fest.
Häufige Fragen
Feste Drehzahl oder drehzahlgeregelt (RS)?
Ein Kompressor mit fester Drehzahl ist am wirtschaftlichsten, wenn er gleichmässig ausgelastet ist. Schwankt Ihr Druckluftbedarf über den Tag, passt ein drehzahlgeregelter RS-Kompressor seine Liefermenge laufend an und spart so Strom. Wir messen Ihren Bedarf auf Wunsch mit einer Druckluftanalyse und sagen Ihnen, was sich lohnt.
Was ist eine Airstation?
Kompressor, Druckluftbehälter und Kältetrockner in einem Paket. Sie brauchen weniger Platz, und die Installation ist mit einem Anschluss erledigt.
Lässt sich die Abwärme nutzen?
Ja. Bis zu 94 % der aufgenommenen Energie werden zu Wärme. Mit einer Wärmerückgewinnung heizen Sie damit Wasser oder Räume. Mehr dazu unter Wärmerückgewinnung.
Welche Garantie gibt es?
CompAir verlängert die Garantie mit dem Programm Assure, solange die Wartung regelmässig mit Originalteilen erfolgt. Die genauen Bedingungen für Ihr Modell erklären wir Ihnen gerne.
Wer wartet den Kompressor?
Wir. Als CompAir-Partner für die Nordwestschweiz warten und reparieren wir Ihre Anlage mit Original-Ersatzteilen und Service-Kits. Fällt die Druckluft aus, erreichen Sie unseren Pikettdienst unter 062 552 00 88.

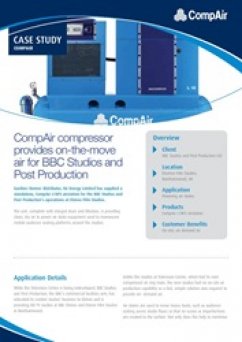

Herunterladen
Welcher Kompressor passt zu Ihrem Betrieb?
Druckluftbedarf, Druck, Betriebszeiten und Platz bestimmen die Auswahl. Wir beraten Sie, liefern den Kompressor mit Aufbereitung, installieren die Anlage und übernehmen den Service.
