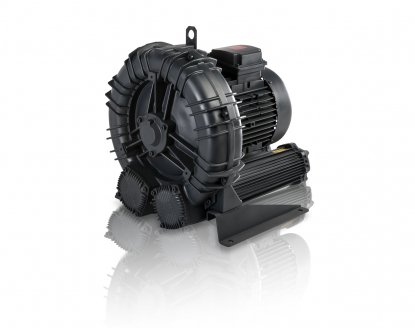

Seitenkanalverdichter Typ MS
Ein Laufrad, einstufig – bis 1024 m³/h
Der Typ MS ist die vielseitigste Baureihe von FPZ: ein Laufrad, ein Verdichtungskanal, eine einfache und robuste Maschine. Zwölf Baugrössen decken einen weiten Bereich ab, vom kleinen Gebläse mit 0,2 kW bis zum Verdichter mit über 1000 m³/h.
Ob Sie Luft fördern, ein Becken belüften oder Werkstücke ansaugen: Für mittlere Drücke und Unterdrücke ist der Typ MS in den meisten Fällen die erste Wahl.
Volumenstrom
bis 1024 m³/h
Überdruck
bis 450 mbar
Unterdruck
bis 350 mbar
Motorleistung
0,2 bis 18,5 kW
Warum Typ MS?
Mit einem Laufrad und einer Stufe bleibt der Verdichter kompakt, leicht und günstig im Betrieb. Die grösseren Baugrössen e07 bis e12 gehören zur EVO-Generation mit Smartwave™-Laufrad: Sie laufen leiser und erwärmen die Luft weniger.
Weil die Reihe so fein abgestuft ist, finden wir für fast jeden Betriebspunkt eine Baugrösse, die nicht überdimensioniert ist. Das spart Strom über die ganze Laufzeit.
- Ölfrei: Die Luft kommt nur mit dem Laufrad in Berührung, nicht mit Schmierstoffen
- Direktantrieb: Das Laufrad sitzt auf der Motorwelle, ohne Riemen und Getriebe
- Berührungslos und verschleissarm: ausser den Lagern gibt es keine Teile, die sich abnutzen
- Für Dauerbetrieb gebaut: IE3-Motoren, Schutzart IP55, Isolationsklasse F
- Druck oder Vakuum mit derselben Maschine
- Leichtes, robustes Gehäuse aus Aluminiumdruckguss
Typische Anwendungen
Wasser und Abwasser
Belüftung von Klärbecken, Teichen und Aquakulturen mit gleichmässigem, ölfreiem Luftstrom.
Verpackung und Automation
Vakuum zum Greifen, Halten und Positionieren von Teilen und Folien.
Trocknen und Abblasen
Zusammen mit dem Windblade™ Luftschwert zum Trocknen und Reinigen von Produkten.
Fördern und Absaugen
Pneumatische Förderung von Granulat und Pulver, Absaugung von Staub und Dämpfen.
Technische Daten
| Modell | Volumenstrom max. [m³/h] | Überdruck max. [mbar] | Unterdruck max. [mbar] | Motor [kW] |
|---|---|---|---|---|
| 06R MS | 55 | 90 | 82 | 0,2 |
| K03 MS | 74 | 150 | 125 | 0,37 – 0,55 |
| K04 MS | 137 | 250 | 200 | 0,75 – 1,5 |
| K05 MS | 219 | 300 | 240 | 1,1 – 3 |
| K06 MS | 304 | 350 | 270 | 2,2 – 4 |
| e07 MS | 429 | 300 | 275 | 2,2 – 5,5 |
| K75 MS | 477 | 325 | 250 | 4 – 7,5 |
| e08 MS | 561 | 425 | 300 | 3 – 9,2 |
| e09 MS | 643 | 425 | 300 | 4 – 11 |
| e10 MS | 823 | 425 | 300 | 5,5 – 15 |
| e11 MS | 944 | 450 | 350 | 7,5 – 18,5 |
| e12 MS | 1024 | 450 | 325 | 9,2 – 18,5 |
Werte bei 50 Hz gemäss Katalog von FPZ. Die Motorleistung richtet sich nach dem Betriebspunkt; bei 60 Hz liegen Volumenstrom und Leistung höher. Wir legen das passende Modell gerne für Ihren Betriebspunkt aus.
Häufige Fragen
Wann ist der Typ MS die richtige Wahl?
Wenn Sie mittlere Drücke bis rund 450 mbar oder Unterdrücke bis rund 350 mbar brauchen. Braucht Ihre Anwendung deutlich mehr Luft, ist der Typ TS die Alternative, braucht sie mehr Druck, der Typ MD.
Kann derselbe Verdichter Druck und Vakuum erzeugen?
Ja. Ein Seitenkanalverdichter bläst auf der Druckseite und saugt auf der Saugseite. Ob Sie ihn als Gebläse oder als Vakuumerzeuger einsetzen, hängt nur davon ab, welche Seite Sie anschliessen. Die erreichbaren Werte unterscheiden sich, siehe Tabelle.
Gelten die Werte auch bei 60 Hz oder mit Frequenzumrichter?
Die Tabelle zeigt die Werte bei 50 Hz. Mit 60 Hz oder einem Frequenzumrichter steigen Volumenstrom und Leistung; so lässt sich der Verdichter auch genau auf den Bedarf regeln. Die 60-Hz-Werte stehen im Katalog.
Welches Zubehör brauche ich?
Mindestens einen Ansaugfilter und ein Druck- bzw. Vakuumbegrenzungsventil, das den Verdichter vor Überlast schützt. Je nach Anlage kommen Schalldämpfer, Rückschlagventil, Manometer und eine Schallschutzhaube dazu. Alles passt zusammen und kommt von uns aus einer Hand, siehe Zubehör.
Wie viel Wartung braucht ein Seitenkanalverdichter?
Wenig. Das Laufrad dreht berührungslos, es gibt weder Öl noch Riemen. Zu prüfen sind vor allem der Ansaugfilter und, nach vielen Betriebsstunden, die Lager. Wir übernehmen Wartung und Reparatur auf Wunsch für Sie.
Herunterladen
Welcher Verdichter passt zu Ihrer Anwendung?
Volumenstrom, Druck oder Vakuum, das geförderte Medium und die Betriebszeiten bestimmen, welche Baureihe und welche Baugrösse richtig sind. Wir legen den Verdichter mit Ihnen aus, liefern das passende Zubehör und übernehmen Montage und Service.
